Pwm Üretici 2 kanal  1Khz - 150Khz Dimmer

ÖZET

1. iki bağımsız PWM frekans ayarlayabilirsiniz jeneratörler, görev döngüsü;
2. geniş frekans aralığı, yüksek doğruluk;
3. Can seri haberleşme.

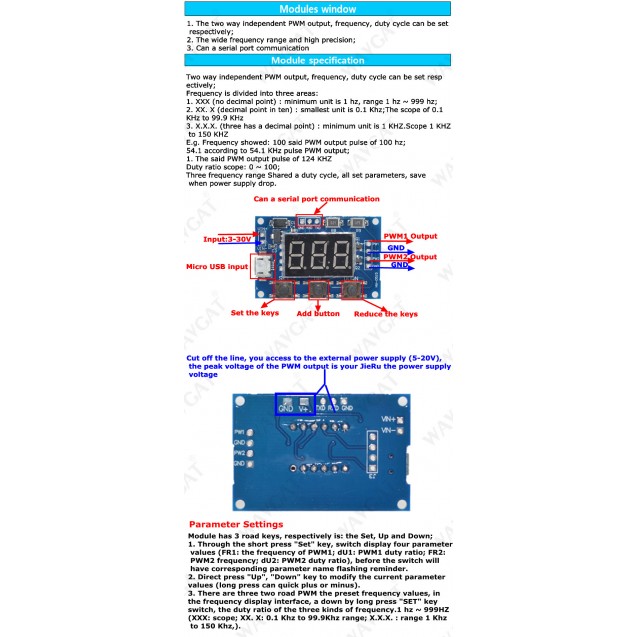

İlk, modül açıklaması:

frekans üç aralıkları ayrılmıştır:

1. XXX (hiçbir ondalık noktası): 1Hz olduğunu küçük birimi, aralık 1Hz ~ 999Hz;
2. XX. X (on ondalık noktası): asgari birim 0.1 Khz; aralığı 0.1 KHz ~ 99.9 KHz
3. X.X.X. (orada üç ondalık noktası): 1 Khz olduğunu küçük birimi; aralığı 1 KHz ~ 150 KHz

frekans ekran örnek:

" 100 " 100Hz PWM çıkış darbe olduğunu gösterir;

" 54.1 " 54.1 KHz PWM çıkış darbe olduğunu gösterir;

" 1.2.4. " PWM darbe çıkışı 124 KHz olduğunu gösterir

içinde görev Döngüsü aralığı: 0 100;

üç frekansları görev döngüsü aynı olduğunu, uçucu olmayan tüm parametreleri.

İkinci, modül parametreleri:

1. çalışma gerilimi: 5--30V, destek mikro USB 5.0 V güç kaynağı;
2. frekans aralığı: 1Hz ~ 150 KHz;
3. frekans doğruluğu: ± 2%;
4. çıkış Akımı: < 30mA;
5. çıkış genlik: Varsayılan 5Vp-p (ayarlanabilir);
6. çalışma sıcaklığı aralığı:-30 ~ + 70 °.

üçüncü, parametre ayarları:

modülü üç düğmeler vardır [Set], [Up], [Aşağı];

1. basın [Set] anahtar ekranı geçmek için dört parametreleri (FR1: PWM1 frekans; dU1: PWM1 görev döngüsü; FR2: PWM2 frekansı; dU2: PWM2 görev döngüsü), devir teslim önce parametreleri, ilgili parametre adı flaş olacak.
2. basın [Yukari], [aşağı] akım parametre değeri değiştirmek için tuşları (uzun basın hızla eklemek veya çıkarmak için hızlı).
3. İki PWM her üç ön ayarlı frekans var, frekans göstergesi arayüzü, uzun basın [SET] tuşuna üç türleri arasında geçiş frekansları, frekans görev döngüsü üç çeşit aynı değer olduğunu. (XXX: aralığı 1Hz ~ 999Hz; XX. X: aralığı 0.1 Khz ~ 99.9 Khz; X.X.X.: aralığı 1 Khz ~ 150 Khz,).

dördüncü, kapsamı:

1. kare dalga sinyal üreteci olarak hangi bir kare dalga sinyali üretir;
2. stepping motor sürücü bir sinyal sağlamak;
3. ayarlanabilir darbe üretimi için çip kullanımı;
4. değişken darbe sinyali üretmek, kontrol-ilgili devre (PWM karartma, hız).

beşinci, seri kontrol

Baud hızı: 9600 bps

veri bitleri: 8

dur bitleri: 1

parite biti: yok

akış kontrolü: yok

1, PWM frekansı ayarlamak

" S1FXXXT ": PWM1 XXX HZ frekansı ayarı (001 ~ 999)

" S1FXX. XT ": frekansını ayarlamak PWM1 XX. X KHZ (00.1 ~ 99.9)

" S1F: X.X.X.T ": ayarı PWM1 XXX KHZ frekansı (0.0.1 ~ 1.5.0 ..)

'S1': PWM1

'S2': PWM2

'F': Frekans

' D': Görev Döngüsü

' T ' sonudur bayrağı

1. Set PWM görev döngüsü

" S1DXXXT ": ayarı PWM1 görev döngüsü XXX; (001 ~ 100)

" S2DXXXT ": set PWM2 görev döngüsü XXX; (001 ~ 100)

ayarı başarılı dönüş: AŞAĞı;
